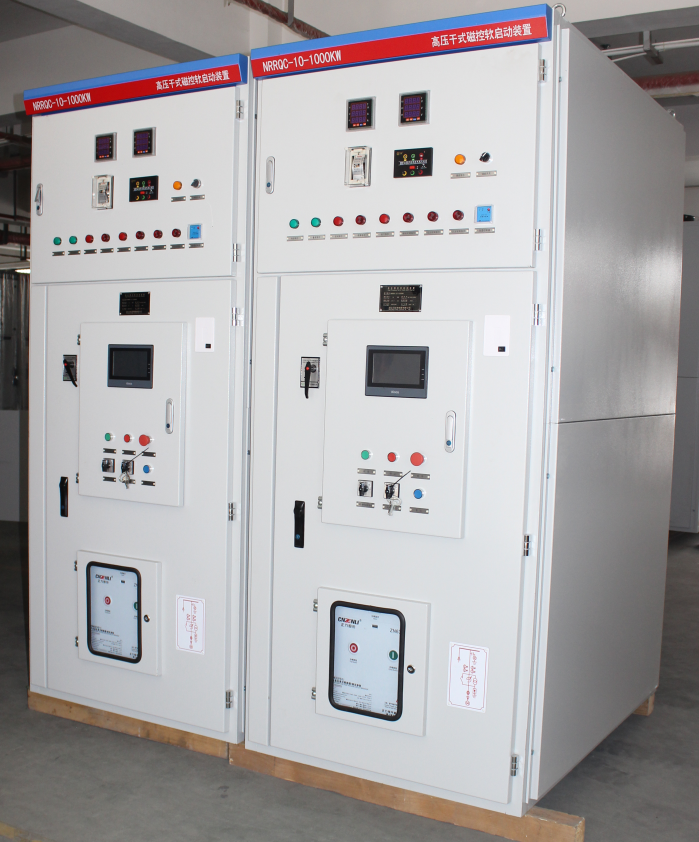

高壓磁控軟啟動柜NRRQVC-YKW 一體化高壓磁控軟啟動柜NRRQVC-YKW  一體式高壓磁控軟啟動裝置NRRQVC-YKW

一、產品概述
本裝置是一種串聯在交流電動機定子回路中的磁飽和電抗器，磁飽和電抗器可以在電機起動時，根據需要通過控制磁飽和電抗器中的勵磁繞組的電流大小，改變飽和電抗器的電抗值，平滑無極的完成電動機的軟起動特性。
通過直流勵磁來改變鐵芯的導磁率來實現調節磁可控軟起動裝置交流繞組（工作繞組）的電感或電抗。
利用飽和電抗器的可調節性，磁可控軟起動裝置可以實現閉環控制并可進行恒流軟起動、斜坡起動和突跳起動的起動模式選擇。
電機起動開始時， 只要在控制器上預先設置起動參數， 控制器內的計算機就可以按設置值并結合電壓、電流傳感器采集的信號來控制主回路電流的大小及變化速率、起動成功后，控制器發出信號由旁路開關短接電抗器兩端。這時，外電壓全部加在電機上，電機正常運轉。
二、技術特點
該一體柜具備了多種產品的眾多優勢，解決了其不足之處，優點如下：
1.將電動機運行開關柜和軟起柜合二為一，體積小，同等功率下柜體體積僅為其他系統配置的一半，大大節省用戶安裝空間，在特殊場合有更為突出的優勢。
2.柜內包含主開關（真空斷路器）及旁路開關（真空接觸器），集成化程度高，大大節省成本，且主開關的選配由客戶指定，可保證與客戶其他開關設備的一致性。
3.免維護設計，由于一次側執行單元為干式磁飽和電抗器，所以投入運行后系統無需特殊維護，大大節約因維護而產生的費用。
4.具有較高安全性及超強的過載能力，控制參數及曲線可通過智能控制器進行方便調節。
5.可抽出式真空斷路器的設計與普通KYN28開關柜一致，保證了檢修安全性。
6.具有完善的電動機保護功能，其中電動機繼電保護器可根據用戶指定型號進行配置。
三、技術參數
額定電壓：6KV/10KV；
額定頻率：50HZ；
額定功率：250-5000KW；
起動方式：限流起動（也可根據用戶需求，進行斜坡電壓起動或突跳斜坡電壓起動）；
起動特性：起動電流可在額定電流的1.5-4倍間調節；
冷卻方式：自然風冷或強迫風冷；
起動次數：可連續起動5次以上；
安裝方式：柜式，靈活（可機旁安裝，并柜安裝）；
防護等級：IP40，特殊情況用戶可提出。
環境條件：海拔不超過2000米；超過時，按國家標準執行；
環境溫度在-30℃～+40℃之間；
相對溫度不超過85%（20℃±5℃）；
無易燃、易爆、腐蝕性氣體，無導電性塵埃場合；安裝地點無劇烈振動和沖擊。
